Aplikasi Sub-Bottom Profiler: Menyingkap Lapisan yang Tak Terlihat di Bawah Dasar Laut

Side-scan sonar memberi tahu kita apa yang duduk di atas dasar laut. Namun sebagian besar keputusan rekayasa penting—seberapa dalam pipa harus dikubur, apakah ada gas dangkal yang berbahaya, seberapa tebal lapisan lunak sebelum mencapai batuan dasar—hanya bisa dijawab dengan melihat di bawah permukaan itu. Di sinilah sub-bottom profiler (SBP) mengambil alih: instrumen yang mengubah pantulan akustik menjadi irisan melintang stratigrafi bawah laut, lapisan demi lapisan.

Bagaimana Sub-Bottom Profiler Bekerja

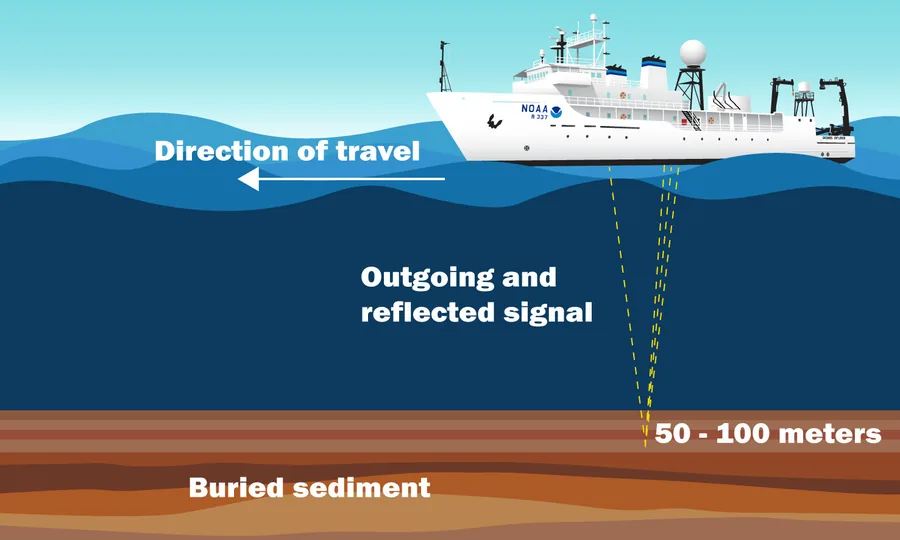

Instrumen ini memancarkan sinyal akustik frekuensi rendah hingga menengah secara vertikal ke arah dasar laut melalui sebuah transduser. Pulsa suara merambat melewati kolom air sebelum menghantam dasar laut—sebagian energi akustik dipantulkan kembali ke permukaan, sementara sisanya menembus lapisan atas substrat. Pulsa yang kembali ditangkap oleh transduser yang sama (pada sistem chirp/pinger) atau hidrofon yang ditarik terpisah (pada sistem boomer), lalu didigitalkan dan diproses menjadi representasi visual dari batas-batas geologi bawah permukaan.

Prinsip dasarnya sederhana namun konsisten: semakin rendah frekuensi yang dipakai, semakin dalam penetrasinya ke dalam sedimen—namun resolusi citranya semakin kasar. Sebaliknya, frekuensi tinggi memberi detail tajam pada lapisan dangkal tetapi cepat teredam sebelum mencapai kedalaman signifikan. Kedalaman penetrasi juga sangat dipengaruhi densitas sedimen; material berbutir halus (seperti lumpur/pasir halus) meneruskan sinyal jauh lebih dalam dibanding material berbutir kasar (kerikil).

Empat Jenis Sistem, Empat Karakter Berbeda

Tidak ada satu sub-bottom profiler yang cocok untuk semua kebutuhan—pemilihan sistem selalu bergantung pada trade-off antara resolusi dan kedalaman penetrasi target survei:

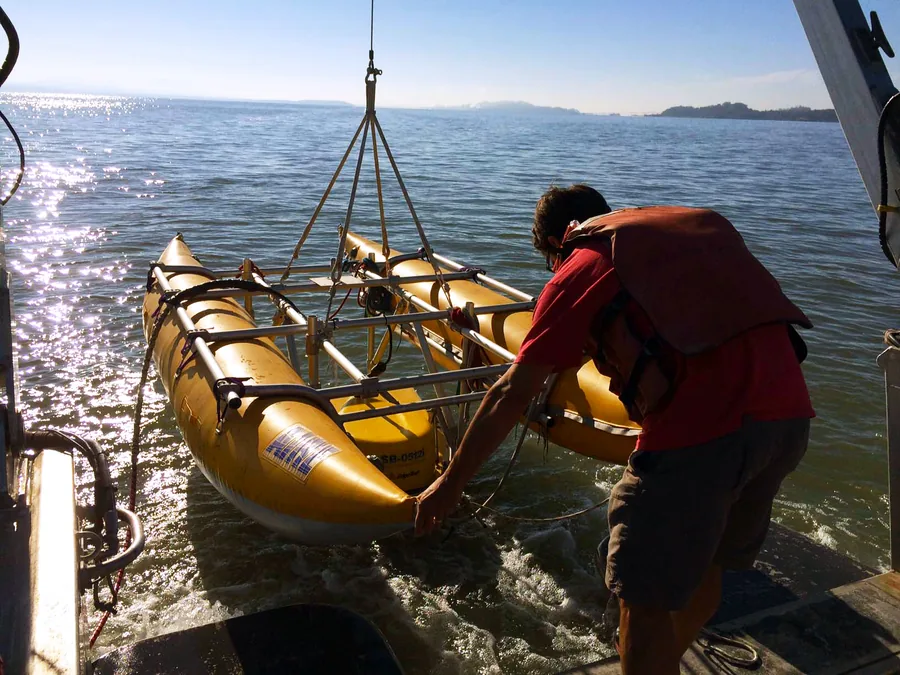

• Chirp — memancarkan pulsa dengan frekuensi tersapu (swept frequency), umumnya 2–18 kHz. Menghasilkan citra resolusi sangat tinggi pada beberapa meter teratas sub-permukaan, tetapi penetrasinya terbatas dibanding boomer atau sparker.
• Pinger — beroperasi pada frekuensi lebih tinggi (2–20 kHz), umumnya dipakai untuk mendeteksi horizon geologi di strata dangkal hingga menengah.
• Boomer — sistem frekuensi rendah (dominan 500 Hz–5 kHz) yang menggunakan kumparan induksi dan pelat logam untuk menghasilkan pulsa akustik bertenaga 50–300 joule. Mampu menembus hingga 50 m pada sedimen berbutir halus, dan sekitar 25 m pada sedimen berbutir kasar.
• Sparker — bekerja dengan percikan listrik yang menguapkan air laut di sekitar ujung array, menciptakan gelombang tekanan. Sistem sparker bertenaga sangat tinggi (~12.000 kJ) dapat mencapai frekuensi serendah 50 Hz dan menembus hingga 1.000 m—jauh melampaui kapasitas ketiga sistem lainnya.

Jejak Sejarah: Dari Eksperimen Seismik Pertama ke Chirp Modern

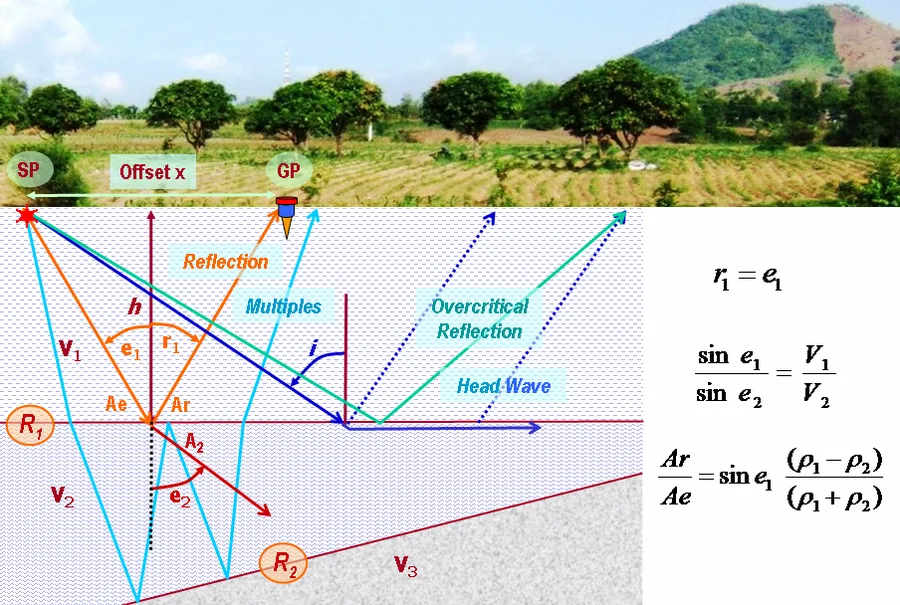

Fondasi teknologi ini bermula jauh sebelum istilah "sub-bottom profiler" dikenal. Kapten Nicholas Heck mengembangkan radio acoustic ranging (RAR) pada 1923–1924, langkah awal menuju sistem navigasi elektronik modern serta profil refraksi dan refleksi seismik samudra. Namun momen yang benar-benar menjadi tonggak sejarah geofisika laut terjadi pada 1935, ketika Dr. Maurice Ewing—yang kelak dijuluki "bapak geofisika laut"—melakukan eksperimen refleksi seismik lepas pantai pertama di dunia dari atas kapal survei Coast and Geodetic Survey, Oceanographer. Dari eksperimen berbasis prinsip refleksi seismik inilah, generasi sub-bottom profiler modern—chirp, boomer, sparker—diturunkan dan disempurnakan selama beberapa dekade berikutnya.

Aplikasi Utama di Lapangan

Perencanaan rute dan kedalaman penguburan pipa/kabel

Sub-bottom profiler menjadi instrumen kritis untuk menilai geologi sub-dasar-laut dan ketebalan sedimen guna memandu jalur pengeboran dan instalasi pada eksplorasi migas maupun perencanaan rute pipa. Data SBP memungkinkan analisis tiga dimensi terhadap arsitektur sedimen, mendeteksi objek terkubur berpantulan tinggi seperti kabel, pipa, dan boulder—dengan kedalaman penetrasi yang bisa mencapai 35–50 m di bawah dasar laut tergantung komposisi sedimen dan jenis profiler yang dipakai.

Deteksi gas dangkal dan pockmark

Keberadaan gas dalam sedimen menimbulkan penurunan tajam kecepatan akustik yang menghasilkan efek "blanking" (pemudaran sinyal) pada profil seismik—penanda khas yang segera dikenali interpreter berpengalaman. Studi pada lingkungan vulkanik bahkan menunjukkan korelasi jelas antara lokasi degassing dengan morfologi dasar danau/laut seperti pockmark dan sesar, memberi wawasan tentang bagaimana morfologi ini memengaruhi proses degassing itu sendiri.

Survei UXO dan investigasi geoteknik

Survei UXO (amunisi tak meledak) lepas pantai lazimnya memadukan magnetometer, gradiometer, sub-bottom profiler, dan side-scan sonar untuk memindai anomali di dasar maupun bawah-dasar laut—kombinasi yang diperlukan karena SBP-lah satu-satunya instrumen dalam kombinasi tersebut yang mampu mendeteksi objek yang sudah terkubur, bukan hanya yang tersingkap di permukaan. Dalam konteks investigasi geoteknik, sub-bottom profiling terbukti sebagai alat unggul untuk mengidentifikasi pipa, kabel, parit, kedalaman ke batuan dasar, dan potensi bahaya kecil yang terkubur—dengan kemampuan memodelkan profil stratigrafi secara akurat hingga 35 m di bawah dasar laut, tergantung kondisi lokasi.

Investigasi lokasi ladang angin lepas pantai

Sebuah studi kasus di Laut Utara menunjukkan bahwa pemrosesan data sub-bottom profiler yang lebih ketat—melampaui praktik konvensional—menghasilkan pengurangan reverberasi dasar laut dan batas geologi yang lebih jelas, krusial untuk keselamatan instalasi kabel dan jangkar. Studi tersebut menyimpulkan bahwa meskipun pemrosesan lanjutan membutuhkan waktu dan biaya tambahan, manfaatnya dalam mengurangi ketidakpastian proyek dan meningkatkan keterbacaan data lebih besar dibanding biayanya—menjadikannya praktik yang bernilai dalam pengembangan ladang angin lepas pantai.

Standar dan Spesifikasi Resolusi

Untuk survei chirp, spesifikasi umum mensyaratkan sistem mampu mencapai resolusi pemisahan lapisan vertikal minimal 0,3 m—ambang yang menentukan apakah dua lapisan tipis yang berdekatan bisa dibedakan atau justru menyatu dalam citra. Seluruh data yang diserahkan diharapkan menyertakan metadata lengkap yang kompatibel dengan standar survei IHO, sementara panduan seperti BOEM G&G Guidelines mengatur penyediaan data geofisika, geoteknik, dan geohazard untuk sektor migas dan energi lepas pantai di Amerika Serikat. Investigasi geoteknik rekonaisans umumnya dirancang untuk menyelidiki strata geologi kunci yang telah dipetakan survei geofisika, sekaligus memastikan kepadatan data yang cukup untuk memprofilkan variabilitas kondisi lokasi secara menyeluruh.

Kesimpulan

Jika side-scan sonar menjawab pertanyaan "apa yang ada di dasar laut", sub-bottom profiler menjawab pertanyaan yang jauh lebih sulit: "apa yang tersembunyi di baliknya". Dari eksperimen refleksi seismik pertama Maurice Ewing pada 1935 hingga sistem chirp resolusi tinggi yang dipakai dalam investigasi ladang angin lepas pantai hari ini, teknologi ini tetap menjadi satu-satunya cara praktis untuk memvalidasi asumsi tentang apa yang ada di bawah permukaan sebelum uang dan waktu dikorbankan untuk instalasi yang salah tempat.
